Описание панорамных дверей LS 180
О модели

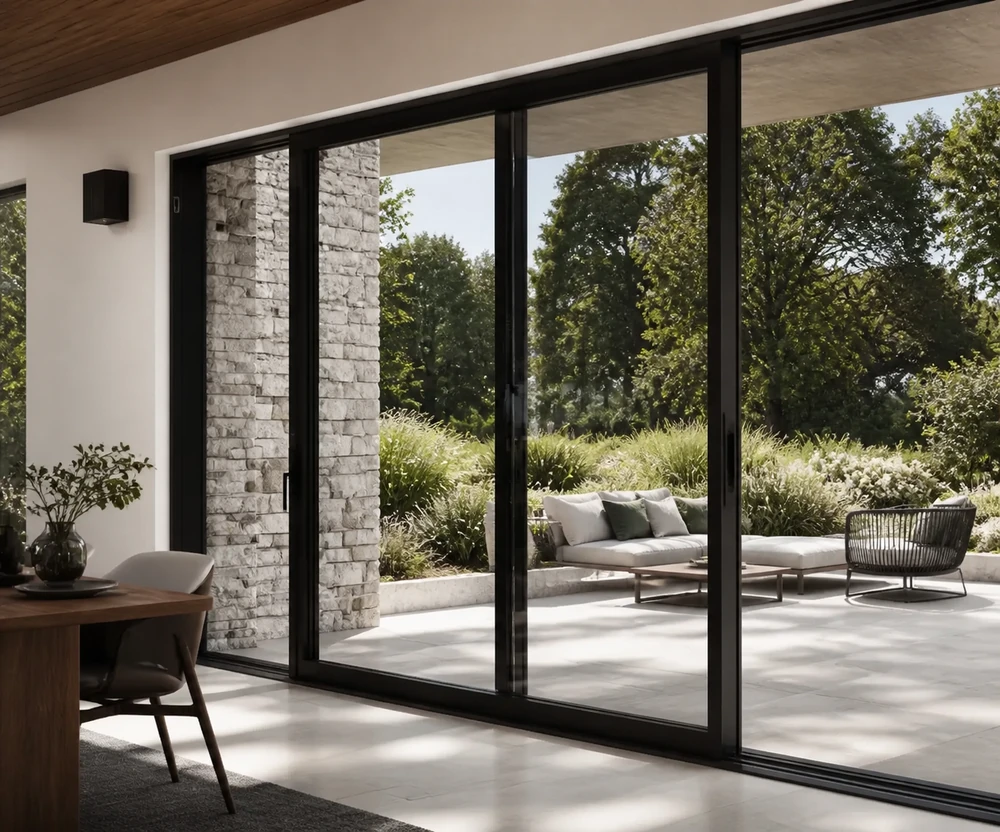

LS 180 — тёплая трёхполосная алюминиевая система для панорамных окон и дверей. Створки перемещаются по трём параллельным линиям, поэтому несколько подвижных панелей можно последовательно сдвинуть в одну сторону. В открытом положении они располагаются друг за другом и освобождают значительную часть прохода.
Модель комплектуется сдвижным или подъёмно-сдвижным механизмом. При подъёмно-сдвижном варианте поворот ручки приподнимает створку на роликовые каретки и подготавливает её к движению. Обычная сдвижная комплектация работает без подъёмной функции. Тип фурнитуры выбирается по размерам, массе створок, частоте использования и требованиям к закрыванию.
LS 180 предназначена для широких выходов из частных домов, зимних садов, веранд, кафе, ресторанов и гостиниц. Трёхполосная компоновка особенно полезна там, где требуется увеличить открытую часть проёма и сохранить панорамный обзор в закрытом положении.
Основная комплектация
- тёплая алюминиевая профильная система LS 180;
- стеклопакет 32 мм с закалёнными стёклами;
- сдвижная или подъёмно-сдвижная фурнитура по спецификации;
- ручки и комплект запирания;
- несколько контуров EPDM-уплотнений;
- направляющие, крепёж и монтажные материалы по проекту.
Технические характеристики LS 180
Модель
LS 180
Назначение
панорамные окна и двери
Тип системы
тёплая трёхполосная
Механизм
сдвижной или подъёмно-сдвижной по комплектации
Ширина створки
51 мм
Ширина термомоста в коробке
24 мм
Ширина термомоста в створке
18 мм
Коэффициент теплопередачи профиля Uf
2,98 Вт/(м²·К)
Толщина остекления
32 мм
Стандартная формула стеклопакета
6з–20–6з
Стёкла
закалённые
Опция
мультифункциональное стекло
Грузоподъёмность фурнитуры
80–200 кг
Максимальная высота конструкции
до 3 000 мм
Максимальная длина схемы 3+3
до 18 000 мм по инженерному расчёту
Уплотнение
несколько контуров EPDM
Предельные размеры зависят от схемы, количества панелей, массы стеклопакетов, ветровой нагрузки и выбранной фурнитуры. Значение до 18 000 мм относится к многосекционной конфигурации 3+3 и не является универсальным пределом для любой схемы LS 180.
Профиль и термомост
Ширина створки LS 180 составляет 51 мм. Термомост в коробке имеет ширину 24 мм, в створке — 18 мм. Термоизолирующие элементы разделяют внешнюю и внутреннюю части алюминиевого профиля, уменьшая передачу температуры через металлический контур.
Стеклопакет
Стандартное заполнение — стеклопакет толщиной 32 мм с закалёнными стёклами по формуле 6з–20–6з. Закалённое стекло повышает безопасность крупноформатных створок. Опционально применяется мультифункциональное стекло, которое помогает ограничивать солнечный нагрев и подбирается с учётом ориентации проёма.
Теплотехнический результат
Показатель профиля Uf составляет 2,98 Вт/(м²·К). Несколько контуров EPDM-уплотнений защищают стыки от проникновения влаги и пыли. Теплотехнические характеристики готовой конструкции также зависят от площади стеклопакетов, количества створок, монтажных примыканий и параметров здания.
Схема 2+1
В схеме 2+1 три подвижные створки располагаются на трёх направляющих. Две панели последовательно сдвигаются к третьей, и вся группа собирается у одного края проёма. Направление открывания выбирается по планировке и расположению прохода.
Схема 3+3
Конфигурация 3+3 состоит из шести подвижных створок. По три панели с каждой стороны расходятся от центра и складываются в две боковые группы. Такая схема создаёт широкий центральный проход и подходит для протяжённых панорамных конструкций.
Выбор конфигурации
Количество секций, размеры створок и зона открывания согласовываются до производства. Для каждой схемы проверяются масса заполнения, грузоподъёмность фурнитуры, ветровая нагрузка и достаточность места для собранных панелей.
Выбор механизма
LS 180 может выполняться со сдвижной или подъёмно-сдвижной фурнитурой. Выбранный механизм влияет на принцип управления, прижим, состав нижнего узла и требования к монтажу.
Подготовка проекта
До изготовления проверяются размеры, геометрия и несущая способность проёма. Определяются трёхполосная схема, механизм движения, направление складывания створок, масса стеклопакетов, отметка чистого пола и способ крепления.
Срок монтажа
Обычно установка занимает 2–4 дня. Точный срок зависит от длины конструкции, количества створок, массы стеклопакетов, высоты работ и готовности основания.
Порог и направляющие
Трёхполосный нижний профиль требует ровного и прочного основания. Его положение согласовывается с отметкой чистого пола и покрытием террасы до изготовления конструкции. Для скрытой или частично утопленной установки заранее подготавливается монтажный узел.
Отвод воды
На внешней стороне предусматривается организованный водоотвод. Дренажное решение выбирается с учётом длины портала, конструкции порога, покрытия террасы и направления стока. Каналы должны оставаться доступными для обслуживания.
Проверка после установки
После монтажа контролируются геометрия рамы, последовательность движения всех створок, работа ручек и запирания, положение EPDM-уплотнений, прижим и водоотведение. Затем выполняется окончательная регулировка фурнитуры.
Преимущества LS 180
Три направляющие
Створки последовательно перемещаются по трём линиям и компактно собираются у края проёма.
Широкая зона открывания
Схемы 2+1 и 3+3 позволяют создать боковой либо симметричный центральный проход.
Стеклопакет 32 мм
Закалённые стёкла входят в стандартное заполнение, мультифункциональное стекло доступно как опция.
Створки до 200 кг
Комплект фурнитуры подбирается в диапазоне грузоподъёмности 80–200 кг с учётом размеров и массы панели.
Доступные опции LS 180
Механизм движения
Сдвижная или подъёмно-сдвижная фурнитура выбирается по размерам, массе створок и требованиям к эксплуатации.
Схема 2+1 или 3+3
Все панели могут собираться у одного края либо разделяться на две симметричные группы с центральным проходом.
Мультифункциональное стекло
Опциональное заполнение помогает ограничивать солнечный нагрев и подбирается с учётом ориентации фасада.
Цвет и фурнитура
Порошковая окраска согласовывается с фасадом, интерьером, окнами и другими алюминиевыми конструкциями. Ручки, запирание, роликовые каретки и дополнительные элементы подбираются для утверждённой схемы и массы створок.
